高速公路沥青路面的设计使用寿命为１５年，如果通车１～３年内就发生严重
病害和较大面积损坏，可视为早期破坏。调研组对我国高速公路沥青路面发生的早
期破坏类型归纳为：
   （１）水损坏。表现为面层松散、剥落、坑槽等




     （２）横向裂缝。这种病害比较普遍，主要由于沥青面层温度收缩和半刚性基层的干缩引起；路基压实度不足也会引起这种病害。




（３）纵向裂缝。大多发生在半填半挖路基或路面加宽处，主要由路基的不均匀沉降造成。

（４）龟裂。其初始形态是沿轮迹带出现单条或多条平行纵缝，逐渐在纵缝间出现横向或斜向连接缝，形成龟裂。主要由路面结构强度不足引起。这种病害在我国早期修建的高速公路上较为普遍。

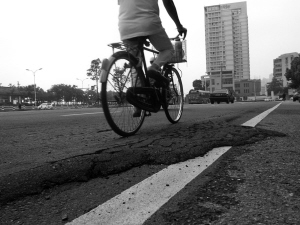

（５）车辙。表现为沿行车带出现横向高差，主要是由于沥青混合料级配设计不合理、稳定性差或由于基层及面层施工时压实度不足，使轮迹带处的面层和基层材料在行车荷载反复作用下出现固结变形和侧向剪切位移引起；另外，重载或超载车辆过多也是产生车辙的重要原因。



６）波浪。主要原因是路面组成材料设计不合理或施工质量差，导致路面材料不足以抵抗车轮水平力的作用；在纵坡段，由于高温的原因也会出现这种病害。




（７）松散。在我国早期的高速公路上曾出现，现在主要出现在水损坏严重的路段上。
这个图片找到我崩溃都找不到。
        莫非真要按老师说的，自己上大马路找去？

（８）坑槽。龟裂和松散等其他损坏进一步发展的结果。

（９）沉陷。主要原因是由路基压实度不足引起的，特别是在一些高填方和压实困难的半填半挖路段以及构造物两端出现。



（１０）冻胀和翻浆。多发生在北方和东北地区挖方或填挖交界的路段，主要是由于路基排水设计不合理，造成路基含水量过大引起的冬季冻胀，春融翻浆。
求图求图，各种求

（１１）剥落。如果沥青混合料中使用了中性或酸性石料，将会造成集料与沥青之间的黏附性不足，在行车荷载的作用下，集料从路面剥落，使路面形成麻面，进而可能发展成为坑槽、松散等病害；施工时混合料离析也是产生剥落的原因之一。



（１２）泛油。沥青混合料中沥青含量过多，空隙率较小，高温稳定性差，是产生泛油的主要原因。



    从调查结果分析，目前我国高速公路沥青路面的早期破坏主要表现为裂缝、车辙、沉陷、泛油等，由其他原因引起的高速公路沥青路面的早期破坏也时有发生，重度类型的损坏由于及时的养护已经很少出现。
